Astm A420 Wpl6 beslag

ASTM A420 är standardspecifikationen för rördelar av kolstål och legerat stål som används för lågtemperaturtjänster. WPL6 är det mest använda kvalitetsmaterialet under A420.

Förutom klass WPL6, inkluderar standarden även WPL9, WPL3, WPL8, slagtesttemperatur motsvarande -45 grad, -75 grad, -100 grad, -195 grad.

ASTM A420 täcker armbåge, T-stycken, reducering, kåpa, union och etc, som tillverkas enligt ASME B16.9, ASME B16.11, MSS SP-79 och MSS SP-95, sömlösa och svetsade strukturella rördelar. Dessa kopplingar används vanligtvis i tryckrörledningar och tryckkärl/tankar vid lägre temperatur.

ASTM A420 WPL6 rörkopplingar kompatibla med ASTM A333 Grade 6 Pipe och ASTM A350 LF2 Class 1 fläns.

ASTM-standarder

• A370: Testmetoder för mekaniska egenskaper hos stål;
• A960/A960M: Specifikationer för vanliga krav för rördelar av stål;
• A1058: Testmetoder för mekanisk provning av stålprodukter-metriska;

ASME-standarder

• ASME B16.9: Fabrikstillverkade stumsvetsar i smidesstål;
• ASME B16.11: Smidda stålbeslag, hylssvets och gängad;
• Sektion VIII division 1 av tryckkärl
• Avsnitt IX

MSS-standarder

• MSS SP-25: Markeringssystem för ventiler, kopplingar, flänsar och anslutningar;
• MSS SP-79: Socketsvetsreducerande insatser;
• MSS SP-83: Stålrörsförband, muffsvetsning och gängad;
• MSS SP-95: Swage nipplar och bull plugs;
• MSS SP-97: Integrerat förstärkta smidda grenutloppskopplingar - hylssvetsade, gängade och stumsvetsade ändar;

ASNT standarder

• SNT-TC-1S: Rekommenderad praxis för oförstörande testning av personlig kvalifikation och certifiering.

1) Stål ska uppfylla de kemiska sammansättningskraven för varje material som anges i Tabell 1.
2) Den kemiska sammansättningen av svetsmetallen krävs inte för att uppfylla samma restriktioner som basmetallen. Sammansättningen av svetsavlagringsmetallen ska dock uppfylla de minsta mekaniska och slagegenskaper som anges i denna standard.
Dragegenskaperna hos rörkopplingsmaterialen ska överensstämma med de dragegenskaper som krävs för de materialklasser som anges i Tabell 3.

Tabell 1

Tabell 3

Smide eller formningsoperationer kan utföras genom hammarsmidning, presssmidning, perforering, extrudering, toppsmidning, valsning, bockning, svetsning eller bearbetning, eller två eller flera metoder samtidigt. Formningsprocessen bör säkerställa att inga skadliga defekter på beslagen gör.

Armaturer enligt ASTM A420 ska tillhandahållas i normaliserat, normaliserat och härdat, glödgat eller härdat och härdat tillstånd. All svetsning ska vara avslutad före austenitiserande värmebehandling.

Slagegenskaperna för oädel metall och svetsmetall ska överensstämma med tabell 4 och 5.

Tabell 4

Tabell 5

1) Hydrostatisk testning krävs inte enligt ASTM A420.
2) Alla kopplingar ska utan fel, läckage eller försämring av deras funktionsduglighet kunna motstå ett hydrostatiskt provtryck lika med det som föreskrivs för det specificerade matchande röret av likvärdigt material.

Alla smältsvetsade stumfogar ska utsättas för radiografisk fullängdsinspektion i enlighet med ASME Boiler and Pressure Vessel Code. Generellt sett ska röntgen eller ultraljudsundersökning utföras efter att alla formningsoperationer har utförts. Men om beslag gjorda av rören som har gjorts ett sådant test redan, då behöver du inte göra igen.

Om inte annat överenskommits ska alla inspektioner utföras på tillverkarens plats. Övriga tester i de fall så krävs enligt överenskommelse ska göras av material från partierna i beställningen.

Förutom att uppfylla A960/A960M, ska nedanstående krav också antas.
a. Undvik skarpa diskontinuiteter av stämpling, ska göras med trubbnosade kontinuerliga eller trubbnosade avbrutna punktstämplar.

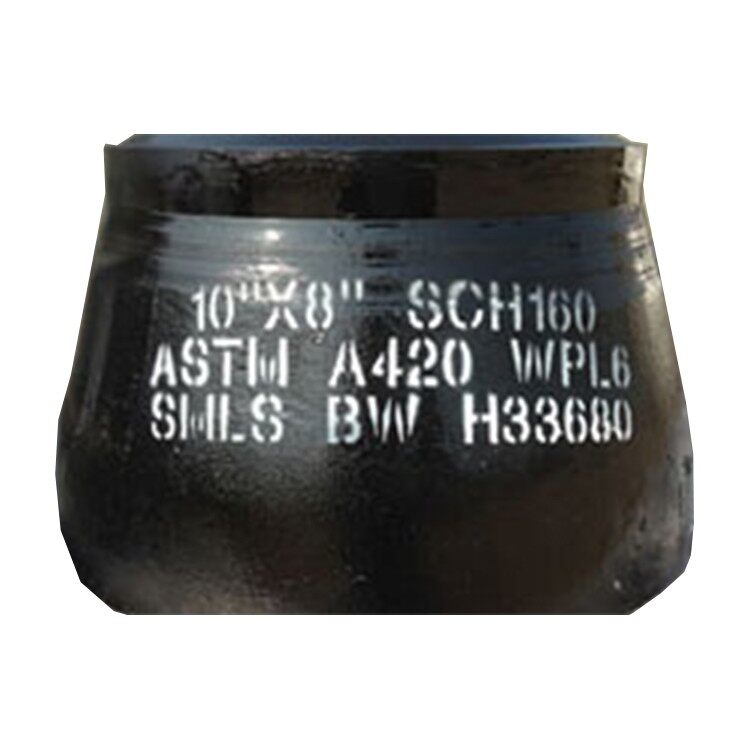

b. Överenskommet av köpare och säljare, märkningar ska målas eller stencileras på beslagen eller stämplas på en metall- eller plastetikett som ska fästas säkert på beslaget.
c. Beslag som innehåller svetsar som har undersökts med ultraljud istället för röntgen ska märkas med "U" efter värmeidentitet.
d. Gängade eller muffade svetsbeslag ska vara märkta med tryckklass. Pluggar och bussningar som uppfyller ASME B16.11-kraven behöver inte vara märkta.
e. Slagprovstemperatur ska också visas om den är annorlunda med ASTM A420, till exempel: WPL-6-60 eller WPL3-176.
